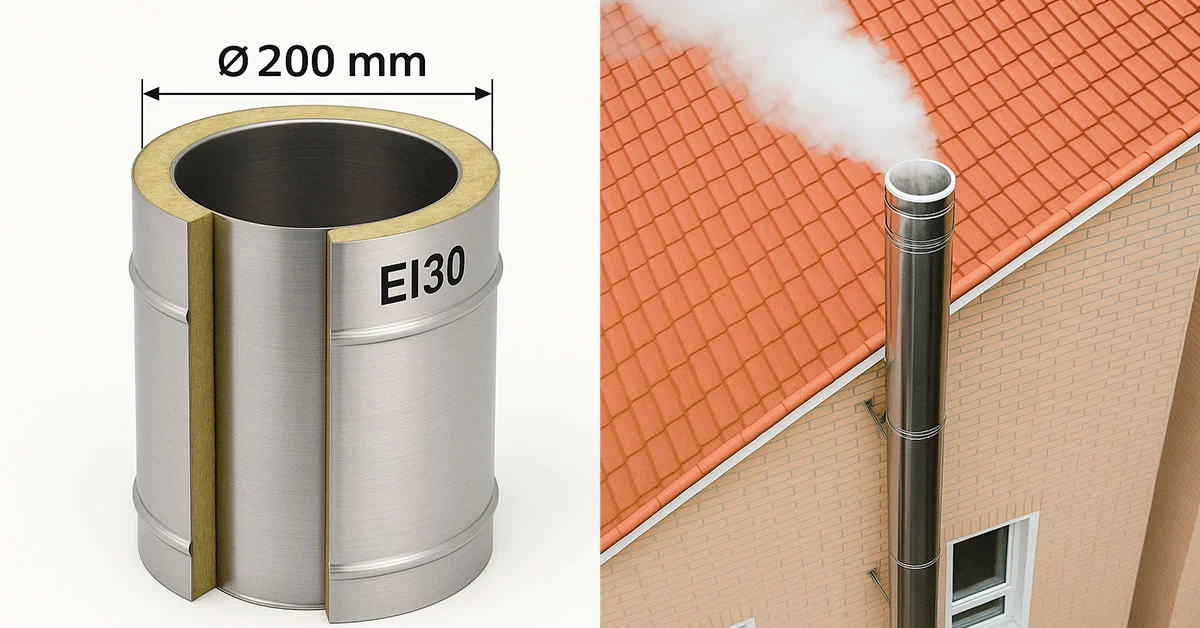

Cómo elegir el diámetro adecuado para una chimenea Ei30

Cómo elegir el diámetro adecuado para una chimenea Ei30

Tabla de contenidos

Elegir el diámetro correcto para una chimenea EI30 no es una decisión menor: de ello depende tanto el correcto funcionamiento del sistema de extracción como la seguridad y eficiencia energética del conjunto. Las chimeneas EI30, diseñadas para resistir 30 minutos al fuego según la norma EN 1366-1, son ampliamente utilizadas en entornos industriales y de hostelería donde la evacuación de humos debe cumplir con requisitos estrictos de seguridad contra incendios.

En este contexto, el diámetro del conducto cobra especial relevancia. Un conducto demasiado pequeño puede generar pérdidas de carga elevadas, dificultando el tiraje natural o forzado; mientras que uno sobredimensionado puede provocar condensaciones, acumulación de grasas o un tiro deficiente que afecte al rendimiento de la instalación. Además, un mal dimensionado puede generar ruidos molestos y vibraciones en los extractores o compuertas motorizadas, comprometiendo la comodidad y el funcionamiento del sistema.

En este artículo analizaremos los diámetros disponibles habitualmente en los sistemas EI30 —desde 125 mm hasta 800 mm—, explicaremos las consecuencias de una mala elección y detallaremos criterios prácticos de selección: tipo de cocina o local, potencia térmica instalada, caudal de humo previsto, velocidad del aire recomendada y normativa vigente. Todo ello con un enfoque claro y técnico, pensado para instaladores, proyectistas y responsables de mantenimiento que buscan optimizar sus instalaciones de evacuación de humos.

Consecuencias de elegir un diámetro incorrecto

    • Tiraje insuficiente: un conducto demasiado estrecho incrementa la pérdida de carga y reduce el tiro natural, dificultando la evacuación del humo
    • Condensación de humos: si la velocidad es muy baja (diámetro excesivo), puede producirse condensación al enfriarse los gases dentro del conducto.
    • Rendimiento bajo: cuadro de extracción y tiro por debajo del óptimo merman la eficiencia energética de la cocina y elevan consumo.
    • Ruido excesivo: conductos demasiado pequeños forzarán el ventilador a trabajar a mayores velocidades, produciendo vibraciones y ruido desagradable.

En otros casos, un diámetro excesivo puede incluso provocar tiro inverso: el humo no sale con suficiente velocidad y retorna al local

Criterios de selección según tipo de cocina, potencia y caudal

a) Caudal requerido y potencia instalada

Primero debes calcular el caudal de extracción:

Q=m˙⋅VQ = \dot m \cdot V

O usando la fórmula técnica:

Q=v⋅AQ = v \cdot A

Donde v es la velocidad de humos (~4‑8 m/s recomendada para cocinas) y A es la sección del conducto es.wikipedia.orges.wikipedia.org.

b) Velocidad óptima

En hostelería, se sugiere una velocidad media entre 5 y 7 m/s para asegurar buen tiro y evitar ruido o condensación es.wikipedia.org.

c) Pérdida de presión y diámetro hidráulico

La pérdida de carga se calcula mediante fórmulas tipo Darcy:

ΔP=α⋅14,1×10−3  L  v1,82D1,22\Delta P = \alpha \cdot 14{,}1\times10^{-3} \; L \; \frac{v^{1,82}}{D^{1,22}}

Donde α depende del material (para inox suele estar en torno 0,35) y D es el diámetro hidráulico (idéntico en conductos circulares) es.wikipedia.org.

d) Normativa y estanqueidad

El sistema debe cumplir certificado EI30 (EN 13501‑3 y EN 1366‑1) y también normas como UNE‑EN 12237 (clase C de estanqueidad) y UNE‑EN 1856‑1 (H1)

Ejemplo práctico de selección

      • Cocina de restaurante grande (potencia > 50 kW) con campana industrial: requiere caudal de unos 5 000 m³/h.

      • Asumiendo velocidad v ≈ 6 m/s, sección necesaria sería ~0,23 m² → diámetro cercano a Ø540 mm. En catálogo podrías escoger Ø550 mm o Ø600 mm del sistema DW‑FT EI30.

      • Comparando opciones: Ø500 mm con menor pérdida de carga vs Ø600 mm con menor velocidad pero mayor riesgo de condensación. Se opta por Ø550.

Conclusión

 Elegir el diámetro adecuado para tu chimenea EI30 es clave para asegurar un rendimiento eficiente, un tiro adecuado, control de condensación y cumplimiento normativo. Es imprescindible:

        1. Calcular el caudal necesario según potencia y rendimiento.

        2. Seleccionar velocidad media adecuada (5‑7 m/s).

        3. Calcular el diámetro hidráulico con fórmulas de pérdida de carga.

        4. Elegir en el catálogo un diámetro disponible (entre Ø125 y Ø800 mm, incluso 1 000 mm) compatible con el sistema certificado.

        5. Garantizar que el sistema cumple resistencia al fuego, estanqueidad y normativas vigentes.

Preguntas frecuentes

¿Qué diámetro necesito para mi salida de humos?

Depende de la potencia de la campana extractora y la longitud del recorrido.

    • Bares y pequeños restaurantes: suelen necesitar Ø250–300 mm.
    • Cocinas industriales grandes: Ø300–400 mm o más.

> Siempre es recomendable que un instalador calcule el diámetro según la extracción y recorrido.

Si eliges un diámetro inferior al necesario, la salida de humos será insuficiente, lo que puede provocar acumulación de gases, pérdida de rendimiento en la combustión, exceso de hollín e incluso problemas de condensación en el conducto. Además, el tiro de la chimenea se verá afectado, aumentando el riesgo de revoque de humos al interior. Por eso, siempre es recomendable calcular el diámetro según la potencia del aparato y las condiciones de instalación, tal como se explica en la guía.
